Bộ điều khiển từ xa RF 1 Kênh 12-72V 30A 433MHz 100m - Kèm remote

Danh mục: Module thu phát RF, hồng ngoại

Bộ điều khiển từ xa RF 1 Kênh 12-72V 30A 433MHz 100m - Kèm remote
Tồn kho: 14 (Lượng tồn kho thực tế)
Giá: 109,000 VNĐ

Hỗ trợ online



Mã sản phẩm:
#NH3649

Nguồn gốc xuất xứ:
Trung Quốc

Mô tả sản phẩm:
Bộ điều khiển từ xa RF 1 Kênh 12-72V 30A 433MHz 100m - Kèm remote

Chi tiết sản phẩm
Công tắc đóng ngắt điện điều khiển từ xa 100m cho thiết bị điện 1 chiều DC từ 12Vđến 72V:
Là thiết bị dùng để điều khiển đóng ngắt thiết bị điện từ xa cho các thiết bị điện 1 chiều có nguồn điện 12V, 24V, 48V, 60V, 72V.

Sử dụng sóng vô tuyến RF xuyên vật cản, cho khoảng cách điều khiển lớn. Có thể điều khiển thiết bị điện xuyên qua các vách ngăn tường nhà.vvv
Mạch nhận và điều khiển được mã hóa với IC cao cấp tránh nhầm lẫn.
Remote có thể học lệnh nên khi mất hoặc hỏng Remote ta có thể mua sản phẩm khác để thay thế.

Đóng ngắt bằng rơ le cho độ bền cao.
Tầm xa điều khiển lên tới 100m : 150m với môi trường mở
Tầm xa điều khiển lên tới 30: 50m với môi trường nhiều vật cản (phụ thuộc điều kiện môi trường: độ ẩm, nhiệt độ, nhiễu sóng …).

Thông số kỹ thuật:
+ Nguồn điện: AC 12:72V/ 50Hz
+ Điểu khiển bằng sóng RF 433MHZ

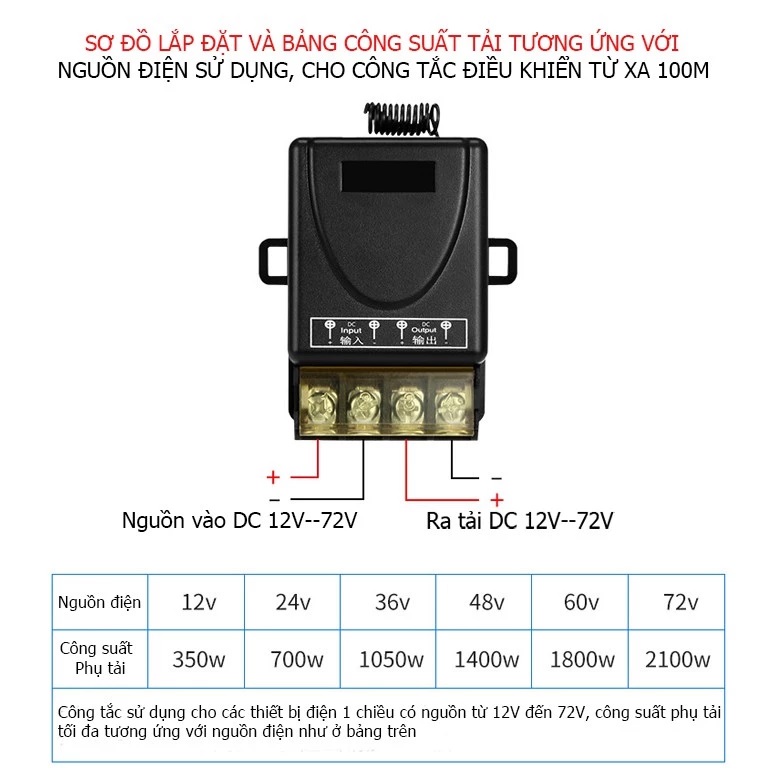

+ Đóng ngắt bằng rơ le nên có thể điều khiển đóng ngắt cho tải 12V đến 72V công suất chịu tải ứng với nguồn điện xem trong bảng dưới:
+ Kích thước nhỏ gọn, dễ lắp đặt.
Phù hợp với các thiết bị điện gia dụng.
Ứng dụng thực tế điều khiển các thiết bị điện 1 chiều DC từ 12V đến 72V

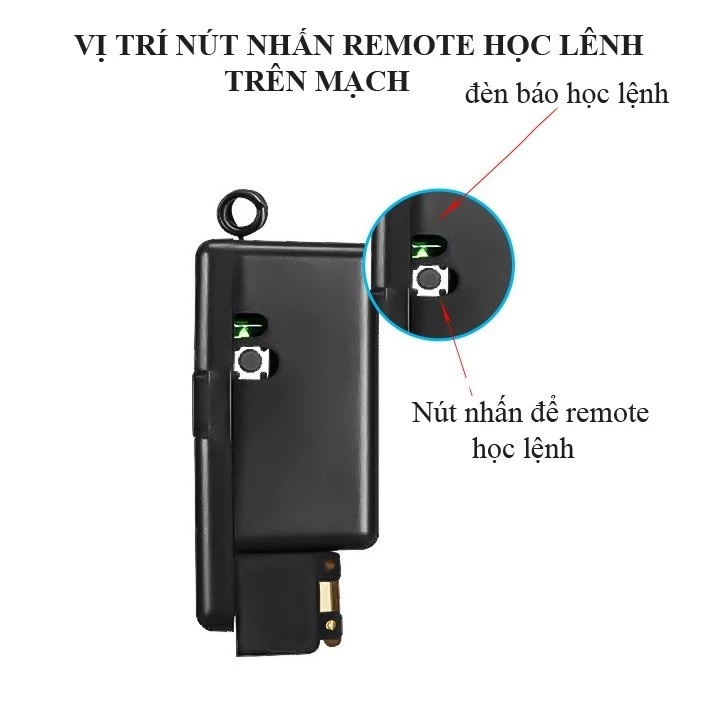

Hướng dẫn học lệnh cho Remote (điều khiển):
+ bước 1: nhấn nút học lệnh 03 lần đèn học lệnh nhấp nháy xong chuyển về xanh
+ bước 2: nhấn nút ON trên Remote để công tắc học lệnh bật, đèn học lệnh sau đó sẽ nhấp nháy 03 lần rồi dừng
Remote được làm bằng Inox chống rỉ sáng bóng, nhựa đen cao cấp:
+ bước 3: nhấn nút OFF trên Remote để công tắc học lệnh tắt, đèn học lệnh sau đó sẽ nhấp nháy 03 lần rồi dừng, như vậy ta đã cho Remote học lệnh xong

+ Lưu ý có thể cho Remote học lệnh bật/ tắt bằng 1 nút duy nhất ON hoặc OFF
+ Lưu ý có thể điều khiển công tắc bằng tối đa 16 Remote
+ Reset lại cài đặt bằng cách nhấn nút học lệnh 8 lần, sau đó cho Remote học lệnh lại theo 3 bước kể trên.
