Mạch điều khiển động cơ BTS7960 43A

Mạch điều khiển động cơ BTS7960 43A
Tồn kho: 58 (Lượng tồn kho thực tế)
Giá: 85,000 VNĐ
Giá sỉ SLL: 69,000 VNĐ (Đặt hàng trước)

Hỗ trợ online



Mã sản phẩm:
#NH1915

Nguồn gốc xuất xứ:
Trung Quốc

Mô tả sản phẩm:
Mạch điều khiển động cơ BTS7960 43A

Chi tiết sản phẩm
Mạch điều khiển động cơ BTS7960 dễ dàng giao tiếp với vi điều khiển với driver với đầy đủ các tính năng current sense (kết hợp với điện trở đo dòng), tạo dead time, chống quá nhiệt, quá áp, quá dọng, sụt áp và ngắn mạch.

Thông số kỹ thuật:
Nguồn: 6 ~ 27V.
Dòng điện tải mạch: 43A.
Tần số điều khiển tối đa 25KHz.
Tự động tắt khi điện áp thấp: khi điện áp <5.5V driver sẽ tự ngắt điện và sẽ mở lại sau khi điện áp >5.5V.
Bảo vệ quá nhiệt: BTS7960 bảo vệ chống quá nhiệt bằng cảm biến nhiệt tích hợp bên trong. Đầu ra sẽ bị ngắt khi có hiện tượng quá nhiệt.
Kích thước: 40x50x12mm.

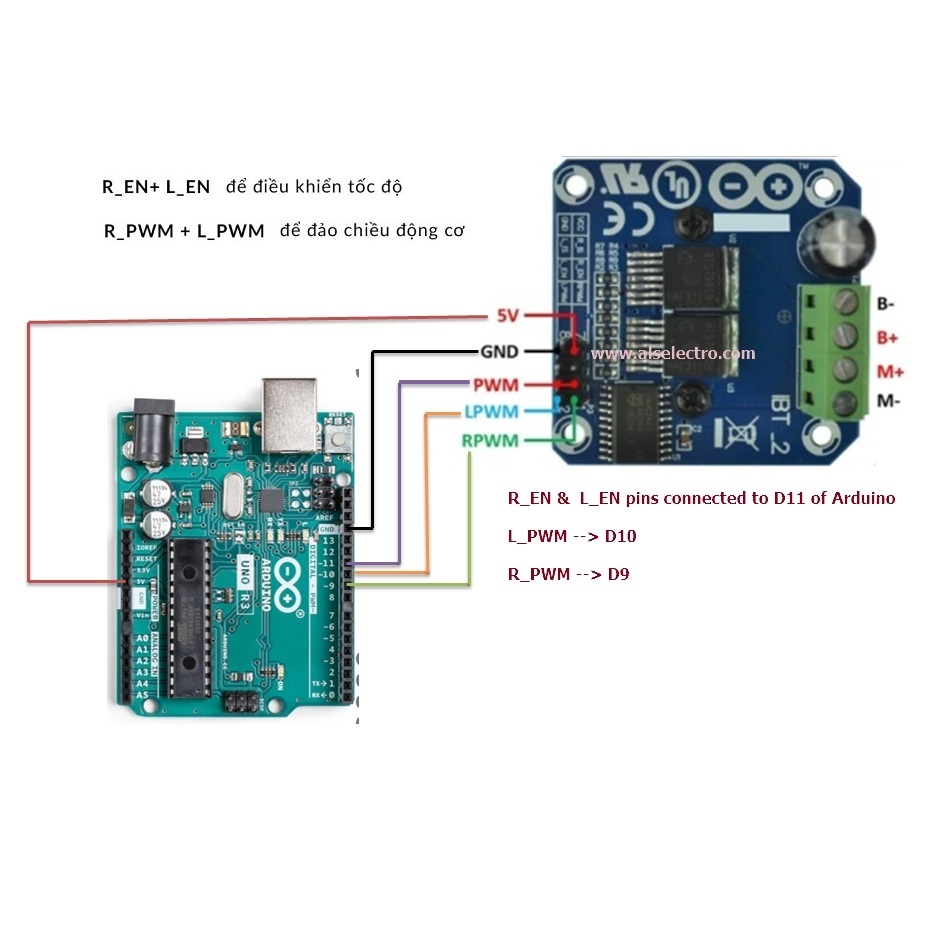

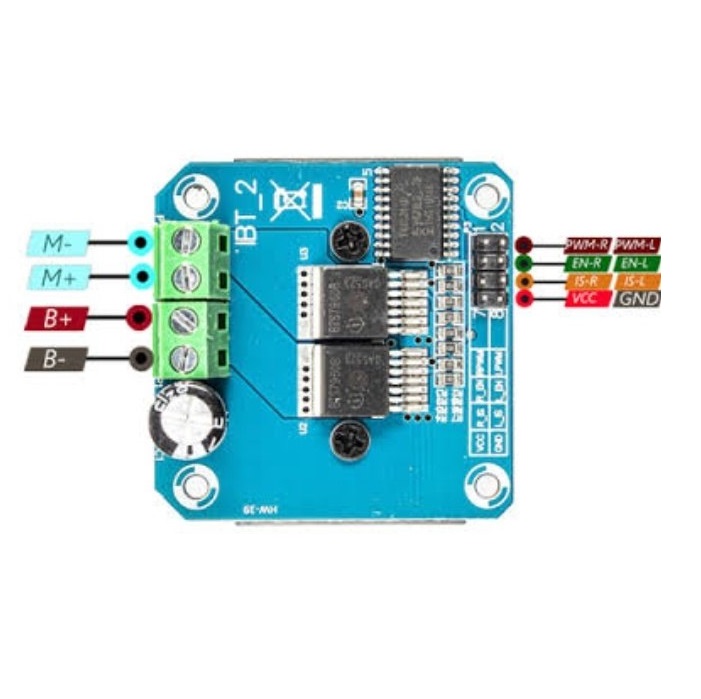

Sơ đồ chân:
VCC: Nguồn điều khiển 3V3 – 5V.
GND.
R_EN: 0 Disable nửa cầu phải, 1 Enable nửa cầu phải.
L_EN: 0 Disable nửa cầu trái, 1 Enable nửa cầu trái.
RPWM: chân đảo chiều hoặc cấp PWM nửa cầu phải, Mức tích cực cao.
LPWM: chân đảo chiều hoặc cấp PWM nửa cầu trái, Mức tích cực cao.
R_IS: giới hạn dòng nửa cầu phải.
R_IS: giới hạn dòng nửa cầu trái.





Sản phẩm liên quan
Module điều khiển động cơ bước A4988
Đặt trước SLL giá chỉ 16k
Mạch điều khiển động cơ 2A L298N
Đặt trước SLL giá chỉ 25k
Module điều khiển động cơ bước ULN2003 (28BYJ-48)
Hàng còn 27 cái

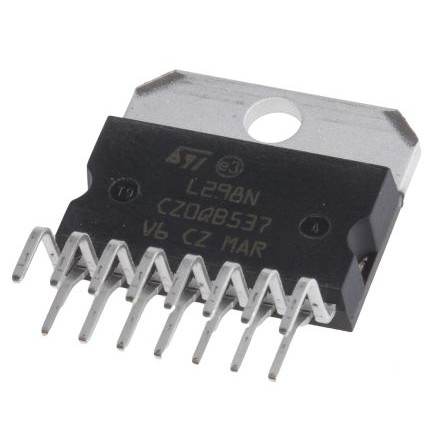

IC L298N DIP-15
Hàng còn 28 cái
Module điều khiển động cơ bước 3A TB6560
Hàng còn 3 cái
Module điều khiển động cơ bước DRV8825
Hàng còn 48 cái

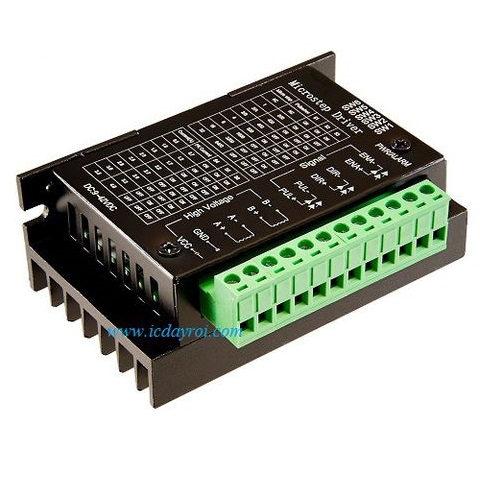

Mạch điều khiển động cơ bước 4A TB6600 (9-42V)
